SOLIDAY C
motoricky uhlopriečne rolovateľná štvoruholníková Slnečná plachta s maximálnou plochou poťahu 81m2 a hriadeľou do 11,5m.
|
| |
|
|
|
|
|
|
|
Systém Soliday C
Zariadenie Soliday C sa skladá z bodov/rohov ABCD. Uhlopriečka medzi bodmi A a C vždy znamená rolovaciu hrieadeľ.
Na koncoch uhlopriečky B a D sa nachádzajú napínacie body/rohy vybavené napínacím Pylónom/Pylónmi.
Možné konfigurácie, okrem tej na obrázku so 4 stĺpami:
3 stĺpy(BCD) + 1 konzola(A)
3 stĺpy(ABC) + 1 konzola(D)
3 stĺpy(ACD) + 1 konzola(B)
3 stĺpy(ABD) + 1 konzola(C)
2 stĺpy(BC) + 2 konzoly(AD)
2 stĺpy(AB) + 2 konzoly(CD)
2 stĺpy(BD) + 2 konzoly(AC)
2 stĺpy(CD) + 2 konzoly(AB)
1 stĺp(B) + 3 konzoly(ACD)
1 stĺp(D) + 3 konzoly(ABC)
|
|
Plánovanie Soliday C
- Definujte si plochu/predmety, ktoré chcete zatieniť.
- Prezrite si našu galériu realizácií pre inšpiráciu.
- Zistite z akých materiálov je Váš dom/terasa/záhrada v miestach kotvenia stĺpov/konzol.
- Pohľadajte stavebný výkres daného podlažia domu.
- Odfoťťe si miesto inštalácie, terasa/balkón atď.
- Zašlite nám email s krátkym popisom a žiadajte návrh tienenia a kalkuláciu.
- O 2-3 dni Vám zašleme hrubú kalkuláciu, alebo doplňujúce otázky.
- Dohodneme si stretnutie na mieste inštalácie.
- Vytvoríme finálnu verziu a kalkuláciu Soliday C.
Realizácia Soliday C
- Zákazník uhradí zálohovú faktúru.
- Hneď objednávame kovové časti (stĺpy, konzoly rolovaciu hriadeľ, elektroinštalácia) ca. 3+ týždne
- Dohodneme a realizujeme inštaláciu kovových častí ca.6 hodín.
- Objednávame poťahovú látku ca. 2+ týždne
- Dohodneme a realizujeme inštaláciu poťahu ca.2 hodiny. Zákazník prevezme dielo uhradí doplatkovú faktúru.
|
| |
|
|
|
|
|
|
|

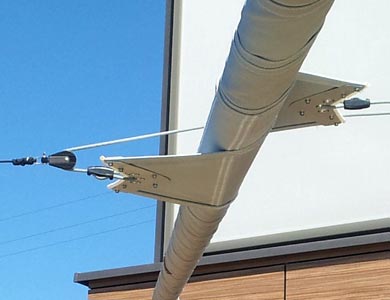

Rolovacia hriadeľ,
má priemer 80mm. Jej dĺžka može byť až 11,5m a je spája sa u zákazníka z viacerých častí.
|
| |
|
|
|
|
|
|
|
Poťah
sa skladá z 2 dielov (trojuholníkov). Zhora sa na hriadeľ sa narolováva diel poťahu, ktory smeruje od hriadele smerom nahor. Zdola sa
narolováva diel látky, ktorý od hriadele smeruje nadol.
|
| |
|
|
|
|
|
|
|
Napínanie
poťahu slnečnej plachty zabezpečuje/jú Pylóny. Musí byť najmenej jeden, ak je poťah do 50m2, tvar je pravideľný
a poťah nemá funkciu nastavenia výšky rohu B alebo D. Ak je plocha poťahu vačšia, alebo má nepravideľný tvar, alebo
chcete funkciu nastavenia výšky, musia byť napínacie Pylóny 2. Na obrázku je zrolovaný poťah s jedným napínacím Pylónom.
Pylón je vľavo v rohu D. Napínacia sila sa prenáša do rohu B vpravo lankom a dvoma kladkami.
|
| |
|
|
|
|
|
|
|
Pylon
je napínací kladkostroj umiestnený v stĺpe. Kladkostroj je dlhý 2,5m teda aj stĺp v rohu B a alebo D
musí mať minimálnu nadzemnú dĺžku 2,5m. (Pylon v stĺpe Droppole foto hore), (Pylon v obyčajnom stĺpe foto dolu)
|
| |
|
|
|
|
|
|
|
Látka
poťahu je strihaná do tvaru lúčov a spájaná zváraním. To jej zabezpečuje vysokú stabilitu a nepremokavosť.
Látka Austrosail Nano
|
| |
|
|
|
|
|
|
|
Ochranný pás
Protection (bielej farby) po okrajoch látky Austrosail Nano zvyšuje ochranu poťahovej látky
v zrolovanom stave pred poveternostnými vplyvmi. (nepovinná, doplnková výbava, len biela farba)
|
| |
|
|
|
|
|
|
|
Nastavenie výšky stĺp Droppole(kvapkovitý)
zabezpečuje elegantná prevodovka s odnímateľnou kľukou. Nastavovacie lanko je vedené vo vnútri
technologického kanála hliníkového profilu Droppole. Výška sa môže nastavovať iba v bode/rohu B alebo D.
|
| |
|
|
|
|
|
|
|
Nastavenie výšky stĺp obyčajný nerez, alebo hliník
zabezpečuje lodný kladkostroj. Má vonkajšie prevedenie a vykonáva sa ťahaním
nastavovacieho lanka zo spodnej kladky von, čím sa horná a dolná kladka približujú.
Nastavenie je o niečo pracnejšie ako na Droppole.
|
| |
|
|
|
|
|
|
|
Motor
je ukrytý v rolovacej hriadeli, na jej jednom alebo druhom konci. Motor sa dáva zpravidla do vyššieho konca hriadele.
K motoru je nutné priviesť kábel s naätím 220V/50Hz (ca.500W). Štandardne sa dodáva elektromotor bez prijímača rádiových vĺn.
Je možné ho ovládať napájacím káblom pomocou Vášho nástenného žalúziového vypínača.
|
| |
|
|
|
|
|
|
|
Diaľkové ovládanie
spolupracuje s elektromotorom vybaveným príjimačom rádiových vĺn. Pomocou diaľkového ovládania
aj komfortne nastavujete želanú prahovú hodnotu rýchlosti vetra a intenzity slnečného žiarenia
ak chcete využívať senzor automatického riadenia slnečnej plachty.
|
| |
|
|
|
|
|
|
|
Senzor automatického riadenia
može byť vybavený snímačom rýchlosti vetra, intenzity slnečného žiarenia, vonkajšej teploty
a intenzity dažďa. Na obrázku je najpoužívanejší bezdrôtový slnečno-veterný senzor napájaný
solárnym článkom.
|
| |
|
|
|
|
|
|
|
Osvetlenie ambient
slnečnej plachty môže zabezpečiť halogénová výbojka 70W príkon, 300W výkon zapuzdrená do vonkajšieho prostredia.
Farba puzdra hliníkova a čierna. Aplikovateľné na všetky typy stĺpov. (kvoli nutnosti prívodu el. energie sa instaluje
najčastejšie na stĺp v bode/rohu A)
|
| |
|
|
|
|
|
|
|
Video (búrka a slnečná plachta)
Slnečná plachta 85m2, dlžka navíjacej hriadele 11,3m, 2 napínacie Pylóny. Dážď asi 80L/m2/h, vietor v poryvoch až 80-100km/h. Plachta vydrží takéto extrémne zaťaženie.
Neodporúčame však častejšie používanie slnečnej plachty v takýchto podmienkach, pretože podmienky pod ňou už nie sú vhodné na oddychovanie na terase, navyše sa
pri podobnom zaťažení látka a lanká môžu vyťahať až zdeformovať.
|
| |
|
|
|
|
|
